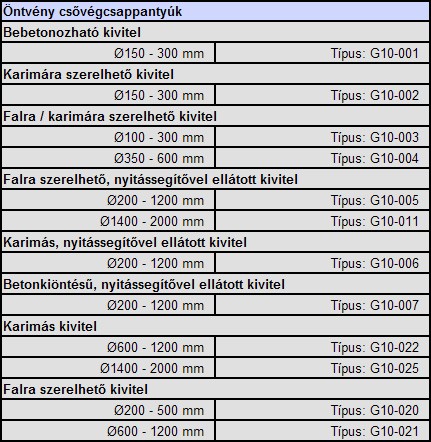

Zsiliptolózárak, csővégcsappantyúk

Felhasználási területek:

• Csatornahálózatok
• Esővíz-visszatartás és -elvezetés
• Árvízvédelem
• Kommunális- és ipari szennyvíztisztítók
• Átemelőszivattyúk
• Erőművek

Jellemző típusok:

Öntvény zsiliptolózárak

• Gyors és költséghatékony, szegecselt beépítés

A beépítés azonban kiöntési módszerrel betonba is lehetséges

• Diletáció nélküli, egyszerű kivitel

Diletációval ellátott építmények esetében is alkalmazható

• Tömítések korrózióálló bronzból

Dduplán – vagyis a kereten és a lemezen is megtalálhatóak

• Cserélhető kivitelű tömítések

Csavarozva, vagyis bármikor cserélhető

• Állítható hézag a maximális tömítettség érdekében

Változtatható beállítások hátoldali terhelés esetére

• Csigavezérelt tolózárlemezek – 500mm-es mérettől

Aránylag egyszerű nyithatóságot garantál magas kezelési nyomások esetén is

• Minden alkatrész Nr. 1.4401 (V4A) rozsdamentes acélból

Garantálja az alkatrészek maximális korrózióvédelmét

Alternatíva:

• Bevonattal ellátott keret és tolózárlemez

Vagyis agresszív ipari szennyvizek esetében is alkalmazható

A tolózárakat általában sokéves használatra tervezik, ezért cserélhető blokktömítésekkel vannak ellátva. Ez hosszú távú alkalmazhatóságot garantál még több évtizedes, szélsőséges használati feltételek esetén is.

A meghajtás manuális- és elektromos hajtással egyaránt lehetséges, de az elektromos meghajtások távirányítókkal és automatikus vezérléssel is szállíthatóak.

A TESACO tolózárak a faltömítés területén különlegesen előnyös tulajdonságokkal bírnak és egyenetlen betonkonstrukciók esetében is nagyon gyorsan és hatékonyan szerelhetőek.A cserélhető tömítésekkel együtt ez az egyedülálló tolózár-konstrukció a szerelvények között különösen magas minőségi és gazdaságossági igényeknek is képes megfelelni.

Műszaki leírás:

A TESACO tolózárak önhordozó konstrukciók és az alábbi fő alkatrészekből állnak:

Keret:Falra szegecselve 1200 mm-es méretig.

Az 1200 mm-nél nagyobb méreteket betonkiöntéses módszerrel rögzítik.

Lemez:Görgővezetésű 400-as mérettől felfelé, ami magas terhelések alatt is egyszerű kezelést tesz lehetővé.

Vezetések: Után állítható ékekkel a maximális tömítettség biztosításának

érdekében.

Tömítések: Cserélhető kivitel zománcból vagy bronzból.

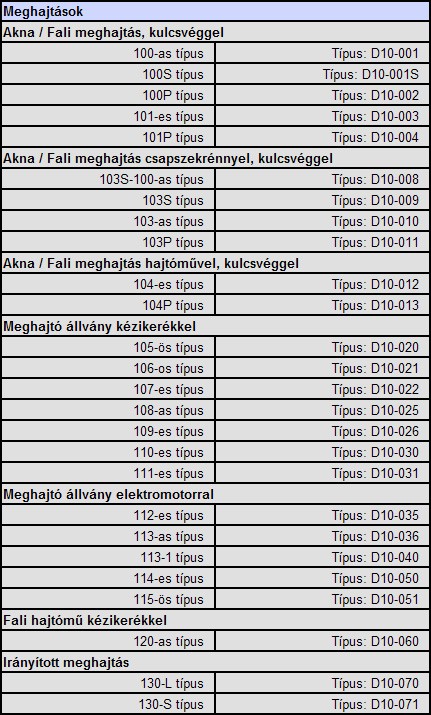

Meghajtások: kézi, elektronikus, illetve hidraulikus

A TESACO tolózárak masszív és megbízható konstrukciójú termékvonalat képviselnek, amely az elérhető maximális korrózióállósságot biztosítja a szennyvízzel szemben és így kiválóan megfelelnek a szennyvízkezelő- és tisztítómedencékbe, illetve csatornarendszerekbe, főgyűjtőkbe való beépítéshez.

A különösen agresszív ipari szennyvizekben használható speciális kivitelek szintén szállíthatóak. A tengervízben történő alkalmazáshoz rendelkezésre álló kivitel műanyagalkatrészekből és tengervízálló acélból kerül összeszerelésre.

A konstrukció leírása:

A standard alapanyagok az alábbiak:

Keret:    Szürkeöntvény, típus: GG vagy GGG, bronzból, zománcból vagy műanyagból készült cserélhető tömítésekkel, ha szükséges nemesacél csavarokkal

Lemez:   Szürkeöntvény, típus: GG vagy GGG, bronzból, zománcból vagy műanyagból készült cserélhető tömítésekkel,

Méretek:   400 mm-től felfelé rozsdamentes acél anyagból készült vezetőgörgőkkel és csavarokkal ellátva. Az orsóanya korrózióálló alumínium-bronz anyagból készül.

Vezetések:   Szürkeöntvény, típus: GG vagy GGG, után állítható ékekkel, Ékcsavarok rozsdamentes acélból

Tömítések: Cserélhető, kétoldalas blokktömítések a kereten és a lemezen bronzból, zománcból vagy műanyagból

Orsó:   Kiváló minőségű rozsdamentes acélból

Meghajtás:   Falra vagy állványra szerelt meghajtások manuális vagy elektronikus vezérléshez. A hajtásház és az állvány szürkeöntvényből készül.

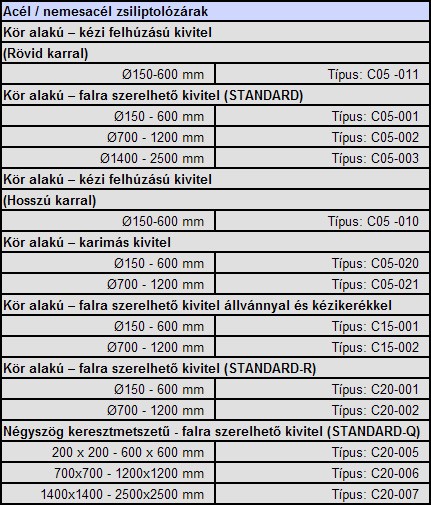

Acél/nemesacél zsiliptolózárak

A rozsdamentes-, illetve horganyzott acélból készült tolózáraink az alábbi kivitelekben kaphatóak:

• Szegecselt kivitel
• Peremes kivitel DIN 2501 - PN 10 szerint
• Betonkiöntésű verzió

Az acéltolózárak alábbi előnyökkel rendelkeznek:

• Korrózióálló rozsdamentes acél konstrukció 1.4301, 1.4571 / 1.4404 típusú rozsdamentes-, vagy horganyzott acélból.
• Nagyfelületű és rugalmas faltömítés a kétoldali terhelések esetére.
• Két független, cserélhető tömítésrendszer a fal- és lemeztömítéshez
• Nehéz tolózárkonstrukció minimum 8 mm-es tolózárlap-vastagsággal
• Egyszerű és gyors szerelhetőség
• Állítható hézag a maximális tömítettség érdekében
• Laposan építkező, helytakarékos kivitel
• A tolózárlap elő- és hátoldala is terhelhető
• Ugyanaz a tolózárkivitel a szegecselt és peremes rögzítésű típus esetében is
• Működtetés alkalmazott orsóhosszabbítóval, négyszögletű kulccsal, standard meghajtásokkal.

Működtetés:

Kulccsal vagy kézikerékkel egy tetszőleges hosszúságú orsóhosszabbítón keresztül vagy más tolózármeghajtó használatával

Megjegyzés: A méretezéssel és kiválasztással kapcsolatban keresse kollégáinkat, illetve a típusok adatlapjai elérhetőek a letöltések menüpont alatt.

Minősítés:
A zsiliptolózárak és csővégcsappantyúk megfelelnek az DIN18568-4 szabvány követelményeinek.
